高階雙晶片繪圖卡會否成為大勢所趨 !? 繼 AMD 推出兩顆 RV670 繪圖晶片的 Radeon HD 3870 X2 後， NVIDIA 亦不甘示弱，正式發佈兩顆 G92 繪圖晶片的 GeForce 9800GX2 ，但高達 $599-649 美元天價，又有幾多玩家負擔得來 !? 技術宣示意味濃厚。
NVIDIA 雙晶片設計 技術宣示意味濃
NVIDIA 第一代雙晶片繪圖卡 --- GeForce 7950 GX2
傳統上，繪圖雙雄均會先設計高階繪圖晶片，然後按照高階設計作出刪減，並移植至中低階的產品上，不過 AMD 已連續數代在高階市場上失利，不單效能未及對手，連推出時程也一直延宕，更甚的是連累到中低階的推出時程。
根據市調機構 Jon Peddie Research 於 2006 年作出的調查指出，高階繪圖卡市場 ($250 美元以上 ) 的規模只佔整體繪圖卡市場 4% ，但效能級市場 ($150-$249 美元 ) 卻佔上 75% ，儘管高階毛利較高，但其實是食之無味、棄之可惜。
但為了解決進程一直落後的問題， ATI 早 在 2006 年已在研究，利用兩顆效能級繪圖卡晶片，組成高階繪圖卡的可能性，代號「 Gemini 」計劃，把研發資源主要用於效能級繪圖晶片上，以節省成本、時間，再以效能級晶片設計移植至中低階，高階市場則以雙效能級晶片補上。
按照 AMD 繪圖卡最新規劃，首款雙晶片組高階繪圖卡，代號為「 R680 」將命名為 Radeon HD 3870 X2 ，定價 $399 至 $449 美元 ，而下代 R700 高階繪圖卡亦會按照此模式，採用雙晶片設計。
不過，在高階產品效能領先的 NVIDIA ，並沒有意圖用兩顆效能級繪圖晶片，取代高階繪圖晶片，而是針對終極遊戲玩家市場，提供更強大的繪圖運算效能。
其實早於 06 年 6 月， NVIDIA 已推出相類似的雙晶片繪圖卡產品 GeForce 7950 GX2 ，成為當時效能最強的繪圖卡產品，更首次支援 Quad SLI 技術，氣勢一時無兩，但其高昂售價卻不是一般遊戲玩家所能負擔，技術宣示意義大於實際，只為追求「 The Fastest Graphics Card On the Planet 」頭銜。
今代 GeForce 9800 GX2 同樣以追求終極運算效能為目標，同樣是 $599-649 美元天價，取代原有的 GeForce 8800Ultra ，相比對手 Radeon HD 3870 X2 高出約 $200 美元，完全無視對手的存在。
Dual PCB 設計 NVIDIA GeForce 9800GX2 繪圖卡
圖為 XFX 推出的 GeForce 9800 GX2 繪圖卡，由兩片 PCB 基板所組成、 Dual Slot 設計，擁有 PCI-Express 接口的母板為 G92-P790 ，子版則為 G92-P791 ，每片基板均為 12 層 Layers PCB(Printed Circuit Board) 設計，繪圖卡呎吋為 4.376 吋 x 10.50 吋，需要外接一組 6 Pin 及一組 8 Pin PCI-Express 供電，產品最高功耗為 197W ，建議使用 580W 或以上電源供應器。
據 NVIDIA 表示， GeForce 9800 GX2 會採用雙 PCB 基板設計，主要是考慮到散熱及記憶體走線問題。由於 PCB 會把繪圖晶片的熱力傳導，如果同一片 PCB 擁有兩顆繪圖核心，熱力將會傳導至另一顆繪圖晶片，對穩定性構成一定影響。
此外，雙 PCB 基板設計雖然成本大幅增加，但由於單 PCB 雙晶片大幅減少記憶體走線空間， NVIDIA 衡量成本和穩定性後，決定採用兩片 PCB 基板設計。
全新 BR04-300 晶片 支援 PW Shortcut 及 Broadcast
能否讓兩顆繪圖晶片可共用相同的 PCI-Express 接口，主要是 GeForce 9800 GX2 內建了一顆 BR04-300-A2 Host 接橋晶片，此顆晶片支援 PCI-Express 2.0 規格，內建三組控制器 PCI-Express x16 通道，連接兩顆繪圖晶片及 PCI-Express 繪圖接口。
這顆全新的 BR04-300-A2 晶片有兩項全新功能， Point-to Point Write Shortcut 及 Broadcast 。
Point-to-Point Write Shortcut 功能是為 BR04-300-A2 提供了可讓兩顆 GPU 內部自行溝通的渠道，不需要再外部 PCI-Express ，大大提高兩顆 GPU 作資料交換的效率。
Broadcast 功能把相同的資料同時傳給兩顆 GPU ，其實在 SLI 模式下，由於兩顆 GPU 會同時運算相同的畫面，因此兩顆 GPU 記憶體內的資料其實完全相同，以往 SLI 模式下，資料需要傳送兩次交給兩顆不同的 GPU ，但現在只需要傳一次就能令兩顆 GPU 所擁有的資料同步，大大提升了資料寫入速度。
( 左 )NVIDIA BR04-300 接橋晶片 ( 右 ) 兩片 PCB 之間擁有一組 Connector 連接
採用 G92-450 繪圖核心

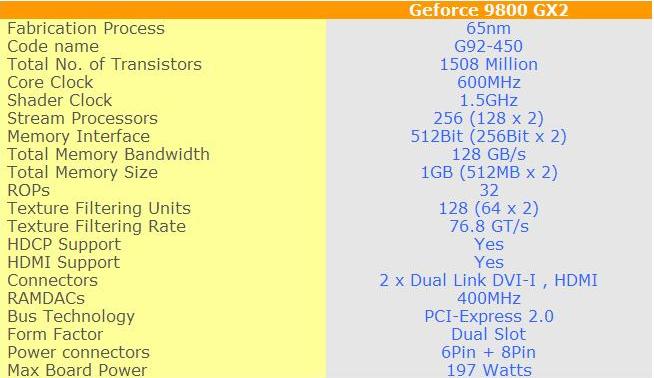

繪圖核心方面， GeForce 9800 GX2 擁有兩顆 G92-450-A2 繪圖核心，採用 65 奈米制程由 TSMC 代工，每顆繪圖核心內建 128 個 Unified Streaming Processors ， 64 個 Texture Filtering Unit 、 64 個 Texture Address Unit 及 16 個 Raster Operations Unit ，規格與 GeForce 8800GTS 512 所採用的 G92-400-A2 相同。
據了解， G92-450-A2 是體質相對較好的 G92 晶片，在相同情況下功耗表現較佳，為了提升雙晶片繪圖卡最高功耗在 200W 的目標，核心時脈亦預設於較低的水平，核心時脈僅為 600MHz ， Shader Processor 部份則為 1.5GHz ，相較 GeForce 8800GTS 為低。
據 NVIDIA 表示，由於一加一並不相等於二，預期兩顆 G90-450-A2 繪圖核心最保守估計可提供約 768 Gigaflops 的運算效能 (2 Flops per Processor Core) ， 76.8 Billion Pixel/s 的 Texture 運算能力。
雖然 GeForce 9800 GX2 已運用 SLI 加速技術，但此卡仍擁有一組 SLI 接口，可配搭兩片 GeForce 9800 GX2 達成四顆繪圖核心的 Quad SLI 架構。由於與 NVIDIA 擁有 NDA 協議， HKEPC 編輯部將會在較後的時間，擁有較成熟的驅動程式在 Quad SLI 測試。
( 左 )GeForce 9800GX2 支援 Quad SLI 技術 ( 右 ) 需要額外的 8Pin 和 6Pin 電源
Samsung -1.0ns GDDR3 記憶體
記憶體方面，每顆 G92-450 繪圖核心支援 256Bit 記憶體介面，組成為 512Bit 記憶體介面配置， GeForce 9800 GX2 擁有 16 顆 Samsung K4J5254QE-BJ1A 記憶體，合共 1GB 容量，記憶體時脈為 2GHz 。
但有一點要注意的是， GeForce 9800GX2 雖然擁有共 1GB 的容量，但由於採用 SLI 協同運算加速，兩顆 GPU 所存有的資料均為一樣，因此 GeForce 9800GX2 的實際可用記憶體容量，其實只有 512MB 。
「夾心餅」散熱設計 !!
上代 GeForce 7950 GX2 同樣為雙 PCB 基版設計，但每片 PCB 均有自己獨立的散熱器，在第二層的散熱風扇較難取得冷風，散熱效果未如理想。因此新一代 GeForce 9800 GX2 改用全新的散熱模式，兩片 PCB 基版中間夾著一個大型散熱器，宛如一塊夾心餅，散熱效果大幅提升。
此款散熱器型號為 TM70 NV P/N 095-0070-004 ，由著名散熱器廠商 CoolerMaster 代工，散熱器採用銅底鋁鰭片設計，並設有四支全銅 Heatpipe 作導熱之用，採用渦輪式風扇，最高轉速為 2,915rpm ，最高聲噪為 34dBA ，但一般情況下轉速不到 1,500rpm ，而且工作聲噪亦不明顯。
為了有效保護繪圖核心，如果核心溫度高達 105c ，繪圖卡會自己進入保護模式，核心時脈會下降至 300MHz ，保証不會因溫度過高而損壞。
( 左 ) 繪圖卡的正背面均留有氣孔讓冷風抽入散熱器 ( 右 ) 全銅散熱底部、鋁鰭片並設有四支 Heatpipe
支援 HDMI 輸出 仍需接線作 Audio Mixing
GeForce 9800 GX2 雖然擁有兩顆繪圖核心，理論上可提供四組顯示輸出，但由於是針對遊戲玩家市場，而非多顯示輸出用途，因此只提供了 2 組 Dual Link DVI 及一組 HDMI 接口，而且在 SLI 模式下，第二組 DVI 接口亦會失效。
和其他 GeForce 繪圖卡一樣， GeForce 9800 GX2 並未支援原生 HDMI Audio 功能，需要主機板或音效卡的 S/PDIF 輸出接上繪圖卡，透過繪圖核心的 Audio Mixing 功能，才能令 HDMI 輸出接口聲畫同步，這方面相較對手 AMD 落後。
值得注意的是，早期的 GeForce 9800 GX2 繪圖卡提供了一組 S/PDIF 音效輸出，但在最終版本卻被刪去，據了解，這是為了彌補當使用 S/P DIF 作 HDMI Audio Mixing 後，音效卡或主機板的 S/P DIF 會被霸佔，因此在卡上會提供多一組 S/P DIF
OUT ，未知為何在出貨前把此設計刪去。
此外， GeForce 9800 GX2 的 PCB 已預留了 Display Port 支援，不過現有的版本並未有支援，但 PCB 上已保留 Display-Port Transmitter 晶片的走線。
( 左 ) 原定提供額外的 S/P DIF 輸出被刪去 ( 右 )PCB 已預留 Display-Port Transmitter 晶片走線
